Роль армирующей сетки в системах теплоизоляции
В системах скреплённой теплоизоляции фасадов (СФТК) штукатурный слой испытывает постоянные нагрузки: температурное расширение материалов, усадку строительных конструкций, ветровое давление. Без внутреннего усиливающего каркаса такие воздействия закономерно приводят к появлению микротрещин, отслоению отделки и ускоренной деградации теплоизоляционного контура. Решение состоит в применении армирующего полотна, которое принимает на себя растягивающие и сдвиговые деформации, перераспределяя их по плоскости и не позволяя локальным напряжениям превысить предел прочности штукатурного состава.

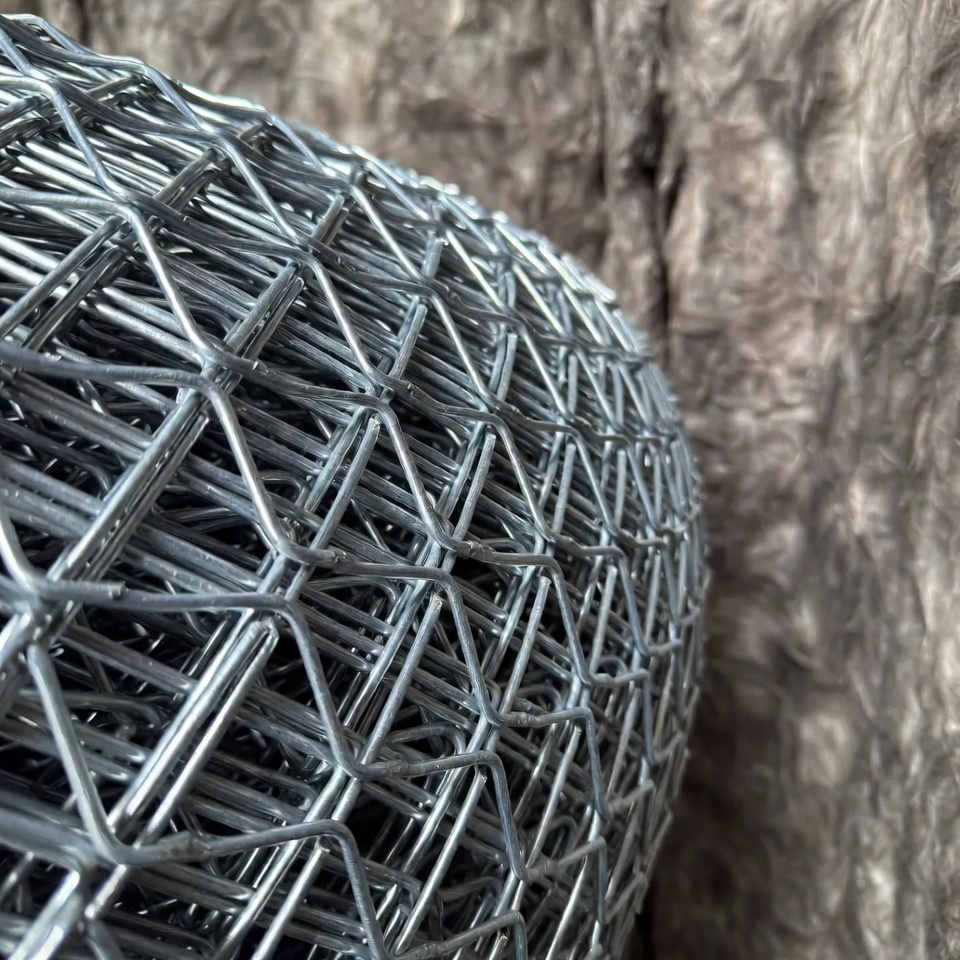

При выборе материала для таких задач часто используют оцинкованную крученую сетку с ячейкой 25×25 мм. Её плетёная структура образована попарно скрученными проволоками, что формирует гибкое полотно с заданной геометрией. Подобная конфигурация обеспечивает одновременно механическую связь с клеевым слоем и необходимую подвижность узлов, компенсирующую неизбежные колебания основания. Подробнее об особенностях изготовления такого полотна можно узнать в разделе сетка манье производство.
Зачем штукатурному слою нужно усиление
Цементные и полимерцементные составы, применяемые для базового армирующего слоя, обладают высокой прочностью на сжатие, но сравнительно низкой — на растяжение. При неравномерном нагреве фасадной плоскости разница коэффициентов линейного расширения утеплителя и штукатурной массы создаёт внутренние напряжения, которые без армирования быстро реализуются в виде усадочных трещин. Сетка в толще раствора работает как пространственная арматура: проволочные перемычки воспринимают растягивающие усилия и равномерно распределяют их между ячейками, сохраняя целостность слоя при знакопеременных нагрузках.
Отличия крученой сетки от сварных аналогов
Крученая сетка изготавливается переплетением и скручиванием проволок в местах пересечения без использования контактной сварки. Отсутствие сварных швов исключает появление ослабленных участков, подверженных хрупкому излому при вибрации и циклических нагрузках. Узлы плетения сохраняют некоторую подвижность, что позволяет полотну без разрушения следовать за локальными деформациями утеплителя и основания. В сварных аналогах соединения жёсткие, и при преодолении порога текучести металл разрывается именно в месте сварки, часто с образованием трещин, распространяющихся в штукатурный слой.
Параметры крученой сетки с ячейкой 25×25 мм
Геометрия ячейки и диаметр проволоки — ключевые параметры, определяющие несущую способность и технологичность полотна. Ячейка 25×25 мм относится к среднему типоразмеру, который применяется для армирования горизонтальных и вертикальных поверхностей в штукатурных системах по утеплителю. Она обеспечивает достаточный модуль упругости без излишнего веса и расхода материала.
Влияние размера ячейки на распределение напряжения
Размер стороны 25 мм прямо задаёт шаг узлов, в которых скрученные проволоки передают нагрузку на раствор. Чем мельче ячейка, тем выше плотность точек взаимодействия с клеевой матрицей, но при этом увеличивается расход проволоки и снижается паропроницаемость армированного слоя. Ячейка 25 мм является компромиссной: она формирует сетку с открытой поверхностью около 65–70 %, что достаточно для адгезии последующих слоёв, и при этом удерживает равномерное поле напряжений. При нагружении полотна на изгиб каждая ячейка работает как миниатюрная диафрагма, распределяющая усилие на соседние участки проволоки и предотвращающая концентрацию деформаций.
Диаметр проволоки и прочность полотна
Для крученой сетки, предназначенной к использованию в фасадных теплоизоляционных системах, применяют проволоку диаметром преимущественно от 0,6 до 1,2 мм. Проволока тоньше 0,8 мм не формирует достаточного анкерного эффекта в клеевом растворе и может деформироваться при прижатии полотна шпателем. Диаметр 1,0–1,2 мм даёт предел прочности на разрыв в пересчёте на полосу шириной 50 мм не менее 300–400 Н, что соответствует требованиям для систем с тонкослойной штукатуркой. При этом важна однородность сечения: проволока с местными утонениями может становиться инициатором коррозионного разрушения даже при сохранении цинкового покрытия на неизменённых участках.
Стойкость цинкового покрытия к щелочной среде
Цементные и известково-цементные растворы, применяемые в составе базового армирующего слоя, создают сильнощелочную среду с показателем pH до 12–13. Обычная сталь без защиты подвергается в таких условиях ускоренной коррозии с образованием рыхлых продуктов, увеличивающих объём и разрушающих штукатурный слой изнутри. Цинковое покрытие служит протектором: на поверхности цинка формируется плотный слой гидроксоцинкатов, который тормозит дальнейшее растворение металла.
Горячее и электролитическое цинкование: различия в защитных свойствах
Способ нанесения цинка напрямую определяет долговечность сетки в контакте с щелочной матрицей. Горячее цинкование, выполняемое погружением проволоки в расплав, формирует покрытие толщиной от 40 до 60 мкм с ярко выраженной металлургической связью между сталью и цинковым слоем. Такая структура устойчива к отслаиванию при деформациях и обладает запасом цинка для длительной протекторной защиты. Гальваническое (электролитическое) покрытие имеет толщину обычно в диапазоне 10–20 мкм и представляет собой чистый цинковый осадок на поверхности, лишённый диффузионного переходного слоя. В щелочной среде цементных растворов такое покрытие расходуется быстрее, и срок сохранения защитных свойств может быть в 2–3 раза меньше по сравнению с горячеоцинкованным аналогом.
Необходимость дополнительной антикоррозионной обработки
Практика показывает, что даже горячеоцинкованная сетка при многолетнем контакте с увлажнённым цементным камнем может терять цинковый слой до критических значений. На участках, где в процессе монтажа покрытие повреждено (например, перегибами проволоки или зачисткой кромок), коррозия способна развиваться ускоренно. В таких случаях технология допускает нанесение на сетку перед утапливанием в раствор дополнительного изолирующего грунтовочного состава на полимерной основе. Он создаёт тонкий барьер, не мешающий адгезии, но замедляющий диффузию щелочных ионов к металлу. Решение о дополнительной обработке принимается в зависимости от класса среды эксплуатации и проектного срока службы фасадной системы.
Технология крепления сетки на фасаде
Фиксация крученой сетки выполняется не к несущей стене, а поверх утеплителя, в состав базового клеевого слоя. Сетка не крепится механически насквозь через основание как самостоятельный слой — она втапливается в свеженанесённую клеевую массу, после чего в неё же устанавливаются тарельчатые дюбели для анкеровки всей теплоизоляционной системы. Порядок операций регламентирован альбомами технических решений для СФТК.
Последовательность фиксации полотна поверх утеплителя
На поверхность плит утеплителя, предварительно выровненную и очищенную, наносится армирующая клеевая смесь толщиной около 3–4 мм. Рулон раскатывают вертикально сверху вниз, прижимая полотно широким шпателем так, чтобы сетка полностью погрузилась в раствор, но не касалась плит утеплителя. После первичного схватывания (обычно через 20–30 минут в зависимости от температуры и влажности) наносят накрывочный слой, выравнивающий поверхность и закрывающий проволочный каркас. Только затем, когда клеевой слой набрал первоначальную прочность, производят сверление и установку тарельчатых дюбелей сквозь армированный слой в утеплитель. Такой порядок исключает разрыв неокрепшего раствора при монтаже крепежа.
Схема перехлёста и расстановка тарельчатых дюбелей
Полотна стыкуются с продольным и поперечным перехлёстом не менее 100 мм. В зоне углов проёмов перехлёст увеличивают до 150 мм и дополнительно усиливают диагональными вставками (косынками), предотвращающими трещинообразование. Шаг установки тарельчатых дюбелей составляет обычно 5–6 штук на квадратный метр в рядовой зоне, а по периметру фасада и на угловых участках его увеличивают до 8–10 дюбелей. Важно, чтобы шайба дюбеля была утоплена в клеевом слое заподлицо с армирующим полотном, не деформируя ячейку и не повреждая цинковое покрытие проволоки.
Армирование утеплителей разного типа
Технология армирования имеет особенности, зависящие от типа плитного утеплителя. Минеральная вата и пенополистирол различаются не только теплофизическими свойствами, но и адгезией к клеевым составам, паропроницаемостью и жёсткостью поверхности, что влияет на выбор параметров сетки и режим её нанесения.
Работа с поверхностью минеральной ваты
Минераловатные плиты обладают высокой паропроницаемостью и волокнистой структурой, способной впитывать влагу из клеевого раствора. Перед армированием поверхность зачастую грунтуется для снижения водопоглощения и увеличения адгезии. Клеевую смесь наносят двумя слоями с обязательным контролем сплошности: не допускается прямой контакт проволоки с волокном утеплителя, так как это может привести к локальной коррозии при конденсации влаги. Сетку выбирают с диаметром проволоки не менее 0,9 мм, а перехлёст полотен увеличивают до 120–150 мм, компенсируя пониженную сдвиговую жёсткость минераловатного основания.
Нюансы монтажа поверх пенополистирольных плит
Пенополистирол имеет низкую паропроницаемость и гладкую поверхность с минимальным капиллярным всасыванием. Это упрощает работу с клеевым слоем, но требует более тщательного контроля за утоплением сетки: проволока не должна просвечивать сквозь тонкий слой раствора, иначе в месте контакта может возникнуть точечная коррозия при диффузии водяных паров. Допускается использование сетки с проволокой от 0,8 мм, однако при этом частота установки дюбелей остаётся типовой. На пенополистирольных плитах, особенно с фрезерованной поверхностью, критично соблюдение идентичной толщины клеевого слоя в местах стыков, чтобы избежать концентрации напряжений на границах плит.
Характерные нарушения при армировании и их последствия
Несоблюдение технологии монтажа сетки приводит к постепенному разрушению штукатурного слоя, причём симптомы становятся заметны не сразу, а через один-два сезона эксплуатации. Наиболее часто встречаются три группы ошибок: неправильное натяжение и внедрение сетки в клеевой слой, нарушение схемы перехлёста и некорректный шаг анкеровки.
Недостаточное натяжение и ошибки в нанесении клеевого слоя
Если полотно прижато слабо и находится в верхней трети клеевого слоя или частично над ним, происходит расслоение системы: наружный тонкий слой раствора отслаивается вместе с декоративным покрытием. С другой стороны, избыточное утопление сетки вплотную к утеплителю лишает её функции армирующего элемента в растянутой зоне и провоцирует появление трещин на внешней стороне. Оптимальное положение — в средней трети толщины армирующего слоя, на расстоянии примерно 1–1,5 мм от плиты утеплителя и столько же от внешней поверхности. Отклонение от этого положения всего на 0,5 мм уже заметно снижает способность слоя воспринимать напряжения без трещин.
Нарушение нахлёста и шага анкеровки
Сокращение перехлёста до 50 мм или его отсутствие создаёт ослабленный шов, где адгезия сетки к раствору оказывается в 2–3 раза ниже, чем в сплошном полотне. В таких местах штукатурный слой работает как самостоятельная неармированная перемычка, и трещина возникает по линии шва уже в первую зиму. Уменьшение количества дюбелей по сравнению с расчётным (менее 5 шт./м²) приводит к непрогнозируемому распределению усилий от ветрового отсоса и перекосу полотна. Избыточная анкеровка, в свою очередь, создаёт дополнительные мостики холода и может локально деформировать армирующую сетку вокруг шайбы. Оптимальным остаётся шаг, закреплённый в системных узлах, с усилением в краевых зонах.
